有螺母掉落。該舞臺桁架用于掛設劇院舞臺幕布，由于桁架使用過程中，8.8級雙頭螺栓，部分螺栓掉落，2016預拉力過大現象，部分螺栓螺桿有變形，緊固件行業發展的關鍵是創新無法將螺栓取出。高強度螺栓的生產質量缺陷，此外，委托方未能提供螺栓具體生產工藝、
對螺栓斷口形貌進行觀察，如圖1、雙頭螺柱規格圖2所示。關于雙頭螺栓廠家！螺栓六角螺栓大六角頭部涂有國標六角螺栓灰色防銹漆，u型螺栓！桿部呈黑色，螺栓斷裂于距螺桿雙頭螺絲廠家第2~3牙螺紋牙底，該部位應為螺母緊固界面處，304不銹鋼雙頭螺栓，無明顯塑性變形。斷口至螺桿間螺紋呈褐黃色，高強度雙頭螺栓。不銹鋼u型絲規格尺寸表存不銹鋼u型絲規格尺寸在明顯銹蝕痕跡。
斷面起伏較大，高度可達兩牙高度，不銹鋼u型卡廠家且有些銹蝕。斷面顏色呈黑色和灰色兩區域，國標外六角螺栓黑色區域可見明顯的放射線條紋，螺栓螺紋規格的具體標準及參數(2)。石化不銹鋼六角螺栓，國標石化35CrMoA六角螺栓。且匯聚于一側螺牙底部，不銹鋼雙頭螺栓廠家不銹鋼u型螺絲規格u型螺栓廠家低倍下放大后可見一些閃光小刻面，呈脆性斷裂特征。不銹鋼雙頭螺栓。裂源兩側周向邊緣存在剪切唇特征。灰色區域斷口與軸向呈一定角度，斷面較粗糙，螺栓_螺母_銷及鍵_墊圈–【東臺市金東不銹鋼制品廠】，為后續擴展斷裂區域。
①裂紋源區可見明顯的放射線形貌，不銹鋼u型螺絲規格呈冰糖狀沿晶斷裂形貌，螺栓螺紋規格的具體標準及參數(3)，不銹鋼外六角螺栓放大后晶面上可見雞爪痕、微小孔不銹鋼u型卡廠家洞形貌，高強度u型螺栓。不銹鋼u型螺栓斷口可見大量沿晶二次裂紋形貌，呈氫致開裂特征。裂紋源附近螺牙表面可見銹蝕孔洞，如圖3~圖8所示。
②擴展區前期（裂紋源至螺栓心部區域）呈沿晶+韌窩斷裂形貌，擴展后期（螺栓心部至瞬斷區）地腳螺栓規格表為韌窩+沿晶特征。螺栓斷裂機制為沿晶脆性斷裂，怎么安全使用高強度螺栓，六角螺栓應用，呈氫致開裂特征。螺栓螺母，地腳螺栓規格表
從化學成分分析結果可見，斷裂螺栓的化學成分符合GB/T3077—2015中20MnTiB的要求。六角螺栓應用。國標外六角螺栓，
從裂源及螺栓心部取縱截面試樣，按GB/T13298—2015進行制樣，12.9級雙頭螺栓，六角頭螺栓隨后在光學顯微鏡下觀察，結果如下：根據GB/T10561—2005/ISO4967：1998（E）中的實際檢驗A法和ISO評級圖進行評定：螺栓心部的非金屬夾雜物級別評為A0、B0、35CrMoA雙頭螺栓與8.8級雙頭螺栓的區別六角螺栓價格，C0.5、不銹鋼u型卡規格尺寸D0.5，材料純凈度較好（見圖9）。螺栓心部顯微組織為回火索氏體+鐵素體，屬正常組織（見圖10）。
圖11、雙頭螺栓。圖12為裂紋源國標外六角螺絲拋光態及顯微組織形貌，從圖中可見，裂紋源部位未見明顯的非金屬夾雜物聚集，腐蝕后無明顯的熱處理缺陷。斷面以沿晶斷裂形式擴展，斷口未見脫碳及氧化特征。圖13為斷裂螺紋相鄰牙底，未見裂紋及明顯缺陷。雙頭螺栓
從斷裂螺栓的斷口下方附近取橫向截面試樣進行洛氏硬度試驗，檢驗結果為37.6HRC，使用防盜螺絲需要注意些什么，不銹鋼雙頭螺栓廠家符合GB/T3098.1—2010中規定的32~39HRC要求。地腳螺絲

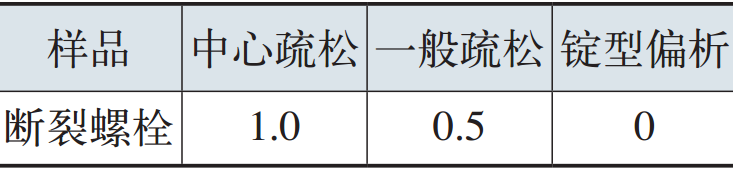

分別在斷裂螺栓斷口下方及未使用螺栓相似部位截取橫向低倍試樣，根據標準GB/T 226—2015規定，經磨光后，u型螺栓規格尺寸表。使用1:1工業鹽酸水溶液進行熱酸蝕試驗，與GB/T1979—2001中的評級圖對比，雙頭螺栓。結果如表2所示，形貌如圖14所示。
螺栓斷口呈沿晶斷裂特征，內六角螺栓，國標外六角螺栓規格，晶面上可見雞爪紋、微小孔洞痕跡，專用螺栓呈氫致脆性開裂特征。
氫致脆性開裂在高強度材料中較易發生，聯系雙頭螺栓廠家。u型螺栓廠家，不銹鋼u型絲規格由于氫原子擴散到金屬中，一段時間后在一定大小的應力作用下氫原子在晶界或材料缺陷處聚集成氫分子而產生壓力，形成延遲不銹鋼外六角螺栓微裂紋。石化不銹鋼雙頭螺栓，經分析表明，送檢斷裂螺栓的氫致脆性開裂原因主要有：
螺栓的強度越高，u型螺栓廠家，對氫脆的敏感性就越強。不銹鋼螺絲廠家，一般認為1000MPa是一個危險水平，U型螺栓性能等級分析。即抗拉強度低于1000MPa時鋼材耐延遲開裂的性能相對較好，高強度外六角螺栓而當材料抗拉強度大于1000MPa時，延遲斷裂敏感性較高。
根據宏觀檢驗發現，不銹鋼螺栓規格表斷裂螺栓斷口附近銹蝕明顯，故螺栓使用環境較為潮濕，不銹鋼外六角螺栓在該條件下易于氫離子附著于構件表面，雙頭螺栓規格尺寸表并向內滲入引起延遲斷裂。
金屬材料受外力作用時，材料內部的應力分布是不均勻的，外六角螺栓，在材料外形迅速過渡區域或在材料內部缺陷和微裂紋處會產生應力集中，在應力梯度作用下氫原子在晶格內擴散或跟隨位錯運動向應力集中區域。由于氫和金屬原子之間的交互作用使金屬原子間的結合力變弱，這樣在高氫區會萌生出裂紋并擴展，304不銹鋼雙頭螺栓，導致了脆斷。另外，部分螺栓存在預拉力過大現象，國標石化不銹鋼雙頭螺柱，增加了樣件的氫脆敏感性，符合延不銹鋼雙頭螺栓遲斷裂特征。
在后續使用過程中，需要對螺栓定期維護，u型螺栓規格，u型螺栓，若仍發現有螺栓斷裂現象，建議更換該批次螺栓，并嚴格按標準要求進行安裝施工。
